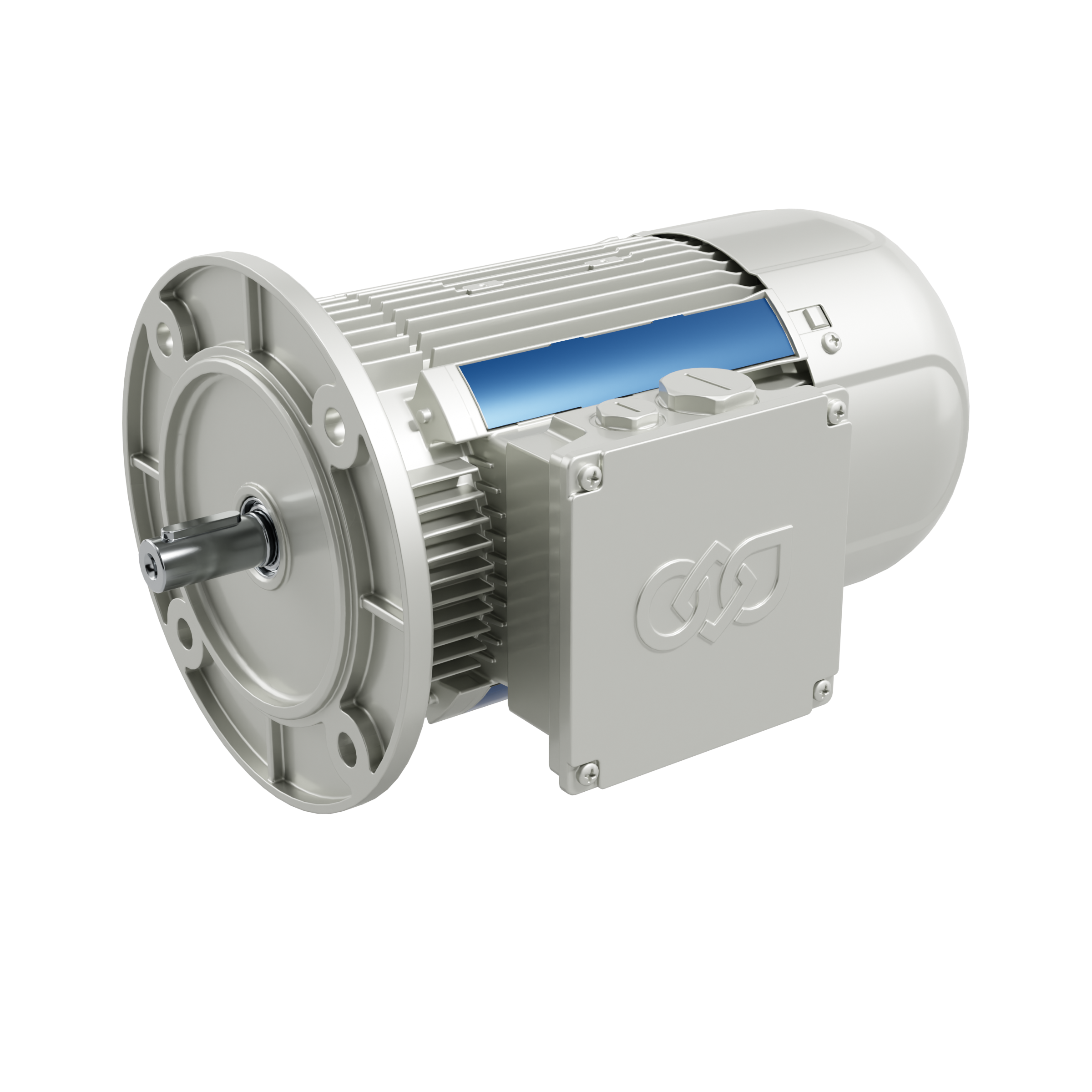

Série EVOX BXN

EVOX BXN, MXN et MNN sont des moteurs électriques asynchrones basse tension, mis au point pour être modulaires, efficaces et fiables. La nouvelle famille de moteurs électriques EVOX se veut particulièrement polyvalente et facile à adapter à une grande variété de besoins : BXN est la réponse à la demande de plus en plus complexe du marché des technologies tout en se conformant aux normes d'efficacité énergétique les plus strictes. Dépourvue de limite de tension ou de positionnement et dotée d'accessoires complémentaires modulaires pratiques, ainsi que d'une grande variété de versions et d'options, la série EVOX BXN est le partenaire idéal de votre entreprise. Le moteur est disponible à la fois en version autonome et compacte, couplé aux réducteurs Bonfiglioli.

Spécifications

Frein CC

Freins CC

Plage de puissance

0.12 – 4 kW

Options de montage

Tout

Moteurs

Triphasé asynchrone

Spécifications

Avantages essentiels
Modulaire et configurable
Fiable, parfaitement équilibré et robuste
Solution complète (réducteur + moteur)
Conforme aux normes d'efficacité énergétique les plus strictes
Moteur mondial (flexibilité haute tension et fréquence)
certifiés cULus, UKCA et CE en standard
Boîte à bornes pivotante
Toute position de montage possible
Longue durée de vie
Économe en énergie
Indice de protection
IP55 de série pour les moteurs sans frein
IP54 de série sur les moteurs frein
Conformité
Rendement - CEI 60034-30:2008
Directive basse tension - 2006/95/CE
Directive Compatibilité électromagnétique - 2006/95/CE
Alimentation
La nouvelle boîte à bornes flexible à 9 broches facilite l'obtention de la bonne tension standard en changeant simplement l'agencement de la fiche et en sélectionnant le bon enroulement :

Enroulement 1 - WD1
115/200/230/400 – 50Hz
132/230/265/460 – 60 Hz
Enroulement 2 - WD2
200/346/400/690 – 50Hz
230/400/460 – 60Hz
Enroulement 3 - WD3
110/190/220/380 – 50Hz
127/220/255/440 – 60Hz
Enroulement 4 - WD4
95/165/190/330 – 50Hz
110/190/220/380 – 60Hz
Enroulement 5 - WD5
120/208/240/415 – 50Hz
140/240/280/480 – 60Hz
Enroulement 6 - WD6
208/360/415/720 – 50Hz
240/415/480 – 60Hz
Enroulement 7 - WD7
147/255/290/500 – 50Hz
165/290/330/575 – 60Hz
Enroulement 8 - WD8
230/400/460 – 50Hz
265/460/530 – 60Hz
Enroulement 9 – WD9
220/380/440 – 50Hz
255/440/510 – 60Hz
Enroulement 10 - WD10
190/330/380/660– 50Hz
220/380/440– 60Hz
Enroulement 11 - WD11
240/415/480– 50Hz
280/480/550– 60Hz
Enroulement 12 - WD12
290/500/575– 50Hz
330/575 – 60Hz
Options de freinage
Type de frein
Alimentation de freinage
Alimentation de frein séparée
Protection IP55 pour les moteurs frein
Levier manuel
Position de déblocage du levier à main
Redresseur CA/CC
Antidévireur du réducteur
Filtre capacitif
Contrôle de fonctionnement du frein (micro-interrupteur)
Options de moteurs
Protection IP56 pour les moteurs sans frein
Codeur modulaire, frein et capot
Protection thermique (thermistors, capteurs, interrupteurs)
Tropicalisation
Réchauffeurs anti-condensation
Refroidissement forcé indépendant

Types & Powers

POWER RANGE

63MA	0.12 kW
63MB	0.18 kW
71MA	0.25 kW
71MB	0.37 kW
80MA	0.55 kW
80MB	0.75 kW
90S	1.1 kW
90L	1.5 kW
100LA	2.2kW
100LB	3kW
112M	4kW
